低温焼結性Snペースト

  • エレクトロニクス関連開発品

  • 開発品

 160℃の低温大気焼成で焼結可能
 Agペーストと同等の導電性
 Agペーストよりも良好な高温高湿耐性、耐イオンマイグレーション性

0

想定用途

 導電性接着剤
 ダイボンド
 ビアフィル
 電磁波シールド
 放熱材料 (TIM)
 受動部品の電極

一般特性

 参考物性値 CNE023
 粘度 (Pa・s) 100~250
 推奨硬化条件 大気下160℃×60min
 体積抵抗率 (Ω・cm) 3.5×10-4
 熱伝導率 (W/m・K) 21.1
 線膨張係数 (ppm/K)  α1 46.6
 α2 133.5
 保管条件 冷蔵

 塗膜評価:大気下、160℃×60min硬化品
 熱伝導率:周期加熱法、面内方向

※数値は代表値です

▼加熱後の塗膜の断面図 (大気下160℃×60min)

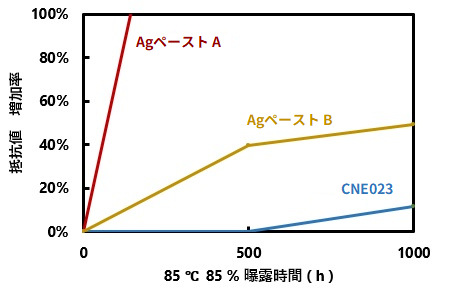

85℃/85% 環境曝露試験

・ 構成:0 Ω 5025チップ / ペースト / Cu 箔
・ 硬化条件:160℃×60min
・ 試験槽条件:85℃ / 85%

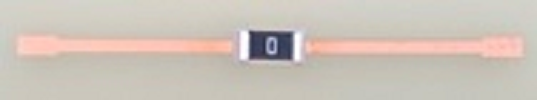

▼構成図

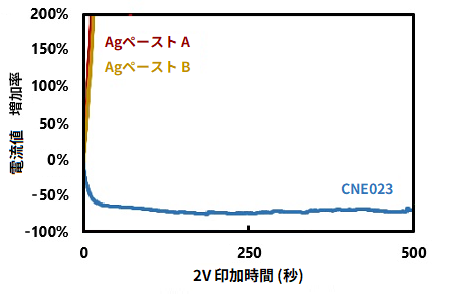

ウォータードロップ試験

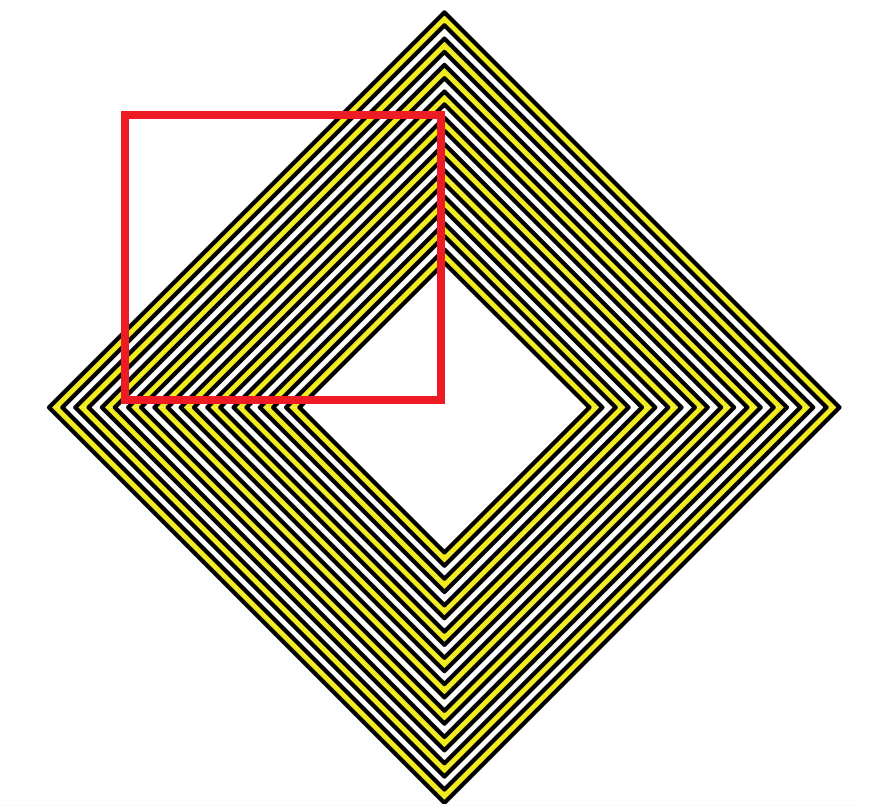

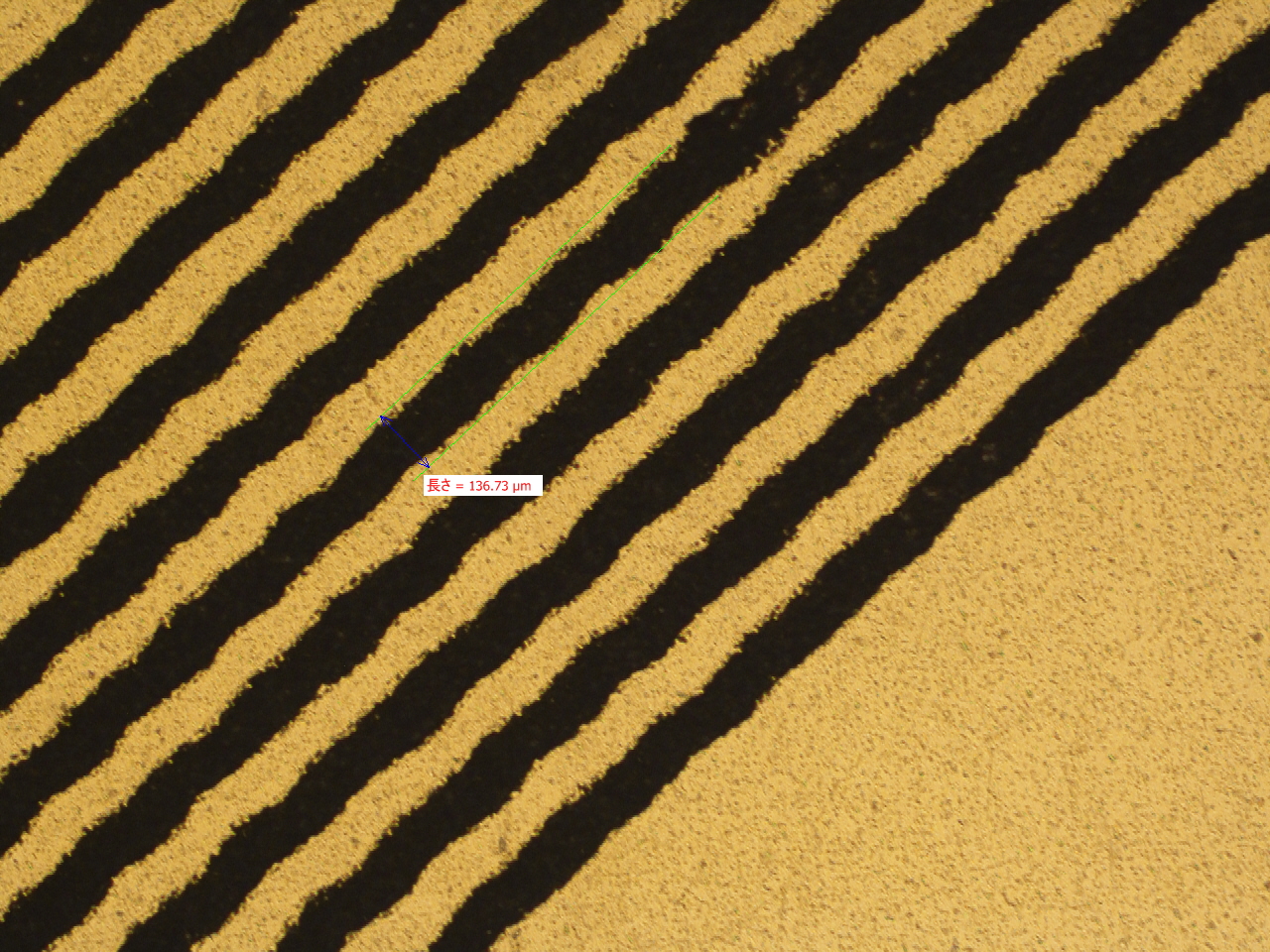

・ 櫛形配線の線間隔:520-560μm
・ 硬化条件:160℃×60min
・ 試験条件:水2μLを滴下後、2V印加
